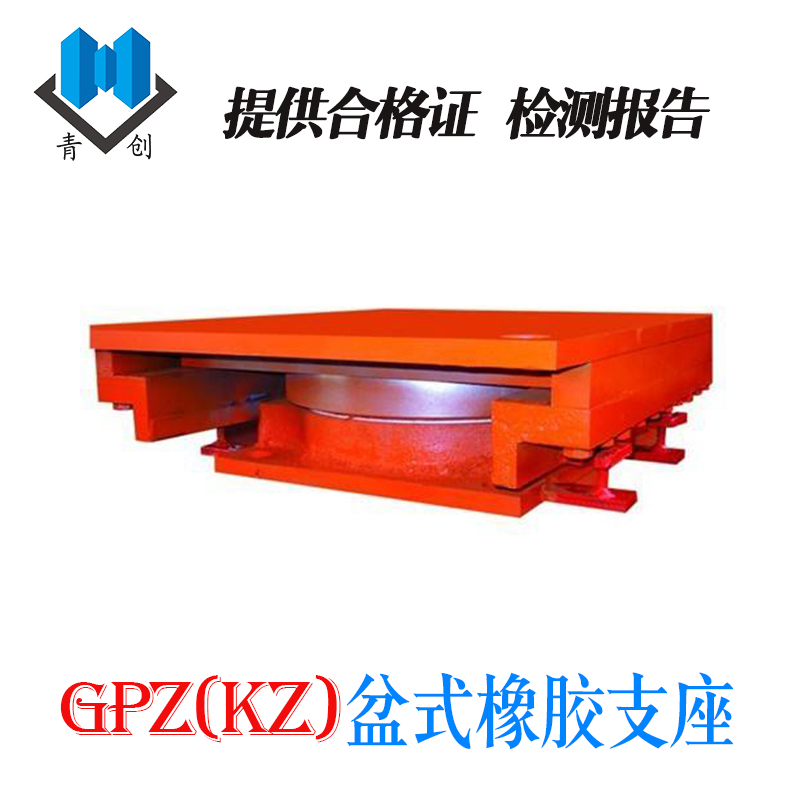

GPZ（KZ）抗震盆式支座恒創橡膠GPZ（KZ）8.0GD專業定做
簡介
抗震盆式橡膠支座包括固定支座和單向活動支座兩種型式，和與之配套使用的還有雙向活動支
座。支座規格按JT391-1999要求分為31級。支座豎向設計承載力、支座轉角、支座摩擦系數及
位移均按標準要求設計。僅固定支座各方向和單向活動支座非滑移方向的水平力由原支座設計
承載力的10%提高至20%。
由于GPZ(KZ)系列抗震盆式橡膠支座設計有固定支座和單向活動支座，因此如果兩種型式支座配
合使用比僅在橋梁固定墩上設置抗震支座對提高全橋結構的抗震能力是最好的。
2詳細介紹
組成結構
(GD固定抗震式),主要是由上座板、消能板、密封圈、橡膠板、底盆和阻尼膠圈等組成。GPZ
(KZ)DX(單向活動抗震盆式支座)還有中間鋼板、四氟滑板、不銹鋼滑板及側向滑移裝置等。減
震原理主要是當支座水平力大于支座設計豎向承載力的20%后，消能板開始滑移，起到第一道隔
震效果，然后阻尼圈發揮第二道阻尼效果，支座起到抗震作用。當?shù)卣饹_擊波超過一定極限時
，該系列的剛性抗震起到了第三道抗震效果。
承載力
1、支座的豎向設計承載力:本系列支座設計承載力分31級，即0.8、1、1.25、1.5 、2、2.5、3
、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5
、40、45、50、55、60MN。支座設計承載力允許超載10%。即從0.8~60MN。在豎向設計載荷下，
支座壓縮變形量不大于支座總高度的2%，盆環上口徑向變形不大于盆環口咱徑的0.5‰。支座分
為GD固定支座、DX單向活動支座、SX雙向活動支座，活動支座的位移量分為三檔；要求特殊位
移量時可具體設計。
2、水平承載力:固定支座各方向和單向活動支座非滑移方向的水平承載力可承受支座設計承載
力的20%。
